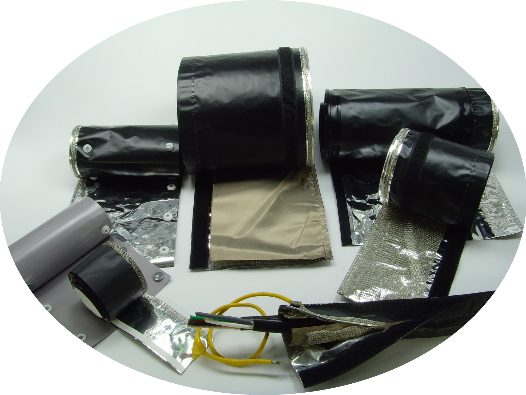

ケーブルジャケット(配線結束チューブ)
NEW特徴
良シールド効果
アルミ箔・導電布・導電メッシュを採用
高難燃性
用途
各装置の信号ケーブルなどを一本に包み込み、配線の整理・保護に加え
不要電磁波のシールド及び吸収目的に用いります。
仕様
| 区分 | 原材料 | 仕様 |
|---|---|---|
| 基材シート | アルミ箔/PVCラミネートシート | 構成：アルミ箔(0.01mm)+PETフィルム+PVCフィルム 厚さ：0.24mm 可使温度：－15℃～+60℃ 難燃性：UL94VTM-0 相当 |
| 基材シート | PVCシート | 構成：PVCフィルム 厚さ：0.35mm 可使温度：－15℃～+60℃ 難燃性：UL94VTM-0 相当 |
| 基材シート | ターポリンシート | 構成：PVCフィルム+PET布+PVCフィルム 厚さ：0.35mm 可使温度：－15℃～+60℃ 難燃性：UL94VTM-0 相当 |
| 基材シート | PVCシート+SUSワイヤーメッシュ | 構造：PVCシートにSUSワイヤーメッシュを貼付けています |
| 付加シート | 金属ワイヤーメッシュ・テープ | 材質：錫めっき銅ワイヤー 太さ：0.11mm |
| 付加シート | 導電布 | 材質：PET布/Cu+Niめっき 厚さ：0.09mm 表面電気抵抗値：＜0.08Ω/□(ASTM D 257-99) 難燃性：オプション |
| 接地部 | 編組ワイヤーメッシュ | 材質：錫めっき銅ワイヤー |
| 接地部 | 金属ワイヤーメッシュ・テープ | 材質：錫めっき銅ワイヤー |
| 結束部 | ホック | 材質：ポリアセタール |
| 結束部 | マジック・テープ | 材質：ポリエステル |
| 結束部 | ビニルジッパー | ポリ塩化ビニル(PVC) |
| 結束部 | ファスナー(ジッパー) | 材質：ポリエステル |
| 結束部 | 両面粘着テープ | 材質：不織布+アクリル粘着剤 粘着力：1100g/インチ(ASTM D 3330) |
